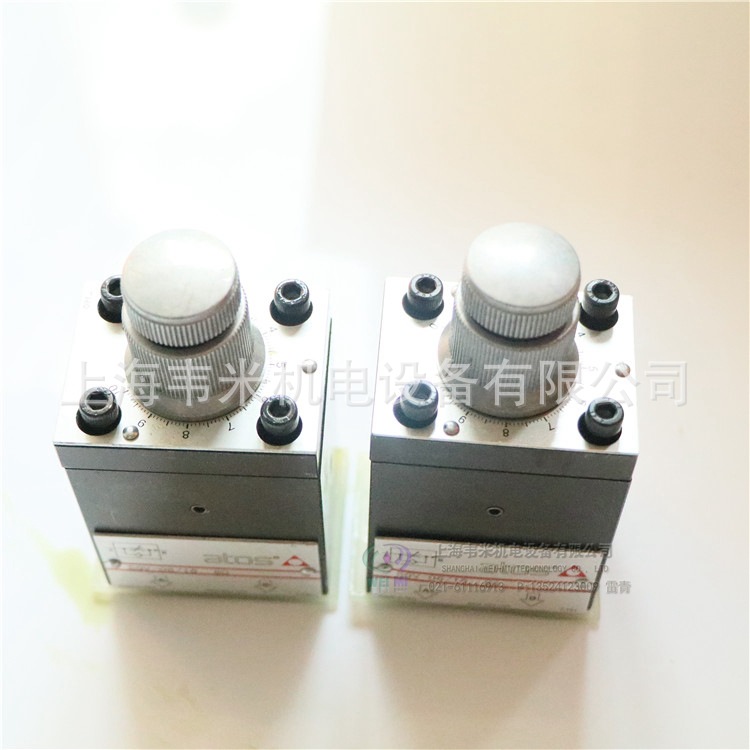

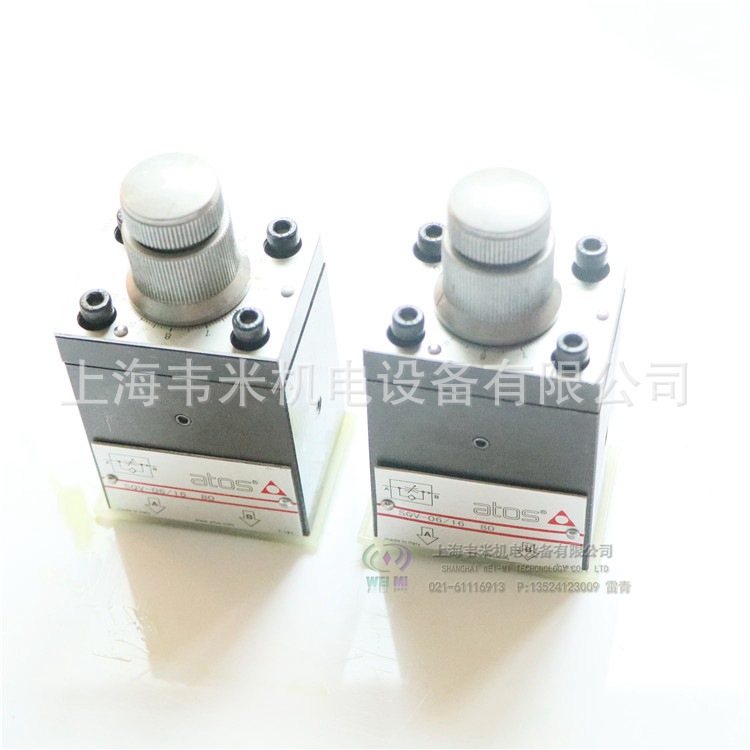

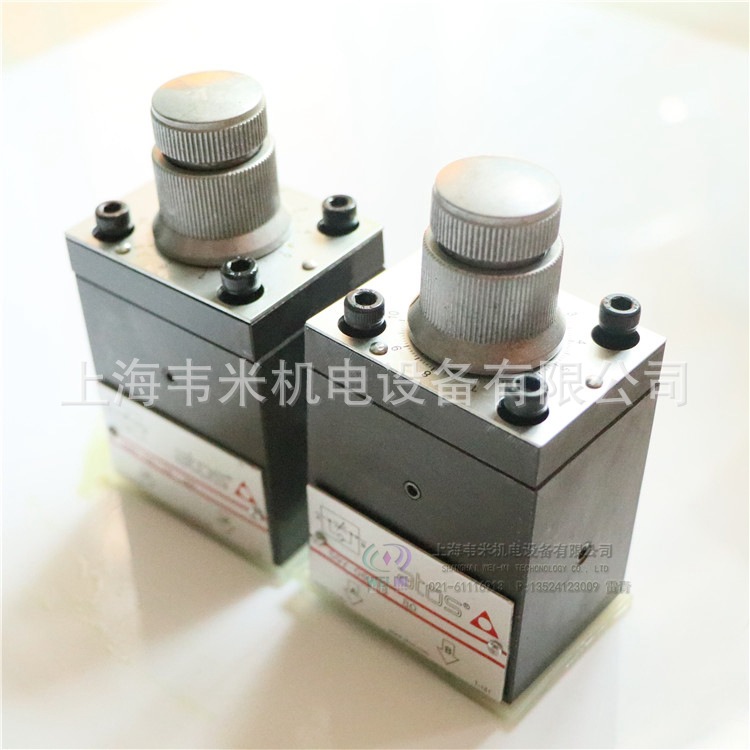

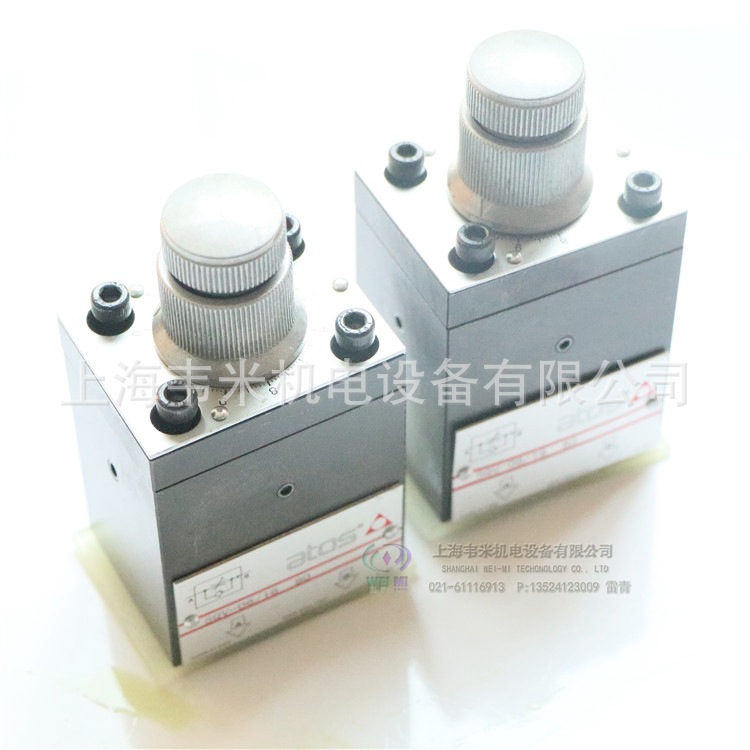

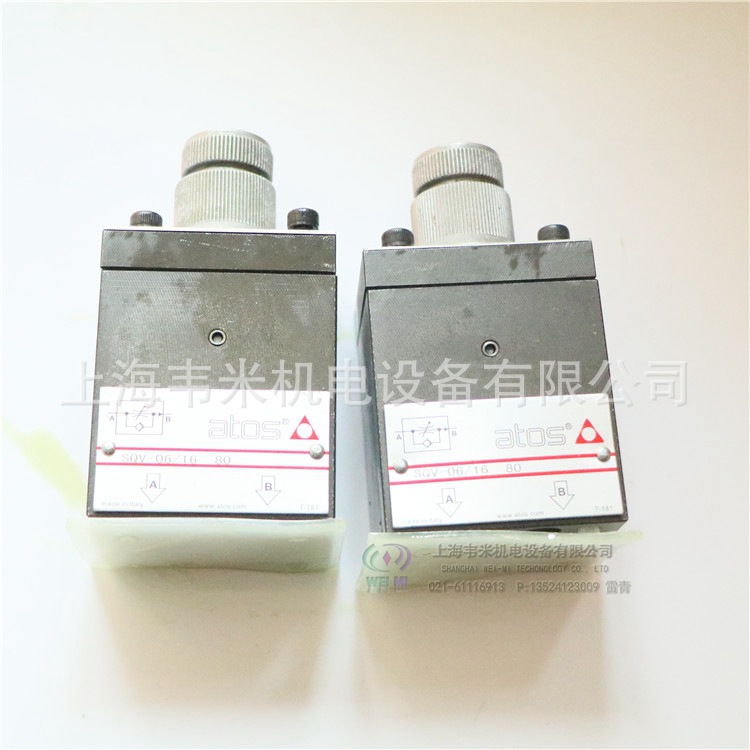

ATOS流量控制阀SQV-06/16 80

2019年11月12日

ATOS流量控制阀SQV-06/16 80,上海韦米机电设备有限公司主营销售产品,现货供应,价格优惠,原厂原装,质量保障,销售热线:13524123009,传真:021-51334670;联系人:雷青。热诚欢迎新老客户咨询购买!




用于控制或调节液压系统或回路中工作液体流量大小的阀。如节流阀、调速阀、分集流阀等
大型钢厂现场采用的主要流量控制阀,如:二通流量控制阀、叠加式流量控制阀、双单向节流阀,单向阀、节流阀、液压锁。
1、Z2FS...型双单向节流阀
1.结构分析
Z2FS16型阀是叠加式设计的双路单向节流阀。该阀用于限制来自一个或两个工作油口的主流量或控制流量。
两个对称设置的单向节流阀在一个方向上限定流量,(通过调整节流阀芯),在相反方向上允许自由流通。用于进口节流控制时, 油液从油口A流经节流口( 1 )到达工作油口。节流阀芯( 4.1 )可借助于调节螺钉( 5 )进行轴向调整,从而可以设定节流口(1 )同时,油口A中的油液通经道( 2 )到节流阀芯( 4.1 )的弹簧加载侧(3 )产生的压力与弹簧
共同作用,使节流阀芯( 4.1 )保持在节流位置,
油液从执行器回流推动节流阀芯( 4.2 ),允许油液自由流过。此时阀作为单向阀工作。根据型号(S或S2 ),节流口可以起进口或出口节流的控制作用。限制主流量为了改变执行器的速度(主流量限制),双路单向节流阀是而安装于方向控制阀和底板之间。限制控制流量对液控方向阀,双路单向节流阀用作控制阻尼调节,在此情况下,它被安装于主阀和控制阀之间。
SQV-0616 80 阿托斯流量阀.jpgSQV-0616 80 ATOS流量控制阀.jpgSQV-0616 80 阿托斯流量控制阀.jpgSQV-0616 80流量阀.jpgSQV-0616 80流量控制阀.jpg
定和横流量调节阀都是变阻力设备,它们是以流体的差压作为动力,并根据系统工况(差压)变化,自动改变阻力系数,保持流量阀和横流量的恒定,通过恒定各个支路的流量来实现整个系统流量的均衡输配,消除冷热不均的现象。在总流量足够的条件下,各个支路的流量变化不会互相影响,系统比较稳定。
定流量阀和恒流量调节阀不同的是:
1、定流量阀只有一个阀瓣,由这个阀瓣直接感受阀门的前后差压,执行改变阀门阻力的动作,可成为“直动式变阻力阀”,它不能在线调节流量,因此使用定流量阀无法实施改变总流量的节能运行,只有在一些中央空调系统中见到。
2、恒流量调节阀是以补偿方式时行变阻力的动作,它有俩个阀瓣,一个是调节阀瓣,用于补偿节流孔前后的差压,因此可成为“补偿式变阻力调节阀”其原理是:利用节流孔前后的差压,作为补偿动作的驱动力,补偿并保持节流孔前后差压的稳定,从而保持流量的恒定,调节节流孔的大小就可获得不同的流量。因此,它既可以调节流量。也可以在系统水利工况变化时保持流量恒定,在系统中它既可恒定各个支路的流量,实现流量的均衡输配,也可以随时改变和调节各支路的流量,实现动态平衡。如果每年在初寒到严寒和严寒到末寒是进行俩次流量调节,即可实现“分阶段改变流量的质调节”的节能运行方式。恒流量调节阀的调节简单方便,但对于较大的系统来说,每年进行俩次调节仍然是个负担,而且恒流量调节阀的价格高,虽然当年可以收回,但对用户仍有较大的心理压力。
按用途分为五种:
(1)节流阀:在调定节流口面积后,能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。将节流阀和单向阀并联则可组合成单向节流阀。节流阀和单向节流阀是简易的流量控制阀,在定量泵液压系统中,节流阀和溢流阀配合,可组成三种节流调速系统,即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。节流阀没有流量负反馈功能,不能补偿由负载变化所造成的速度不稳定,一般仅用于负载变化不大或对速度稳定性要求不高的场合。
  (2)调速阀:调速阀是进行了压力补偿的节流阀。它由定差减压阀和节流阀串联而成。节流阀前、后的压力分别引到减压阀阀芯右、左两端,当负载压力增大,于是作用在减压阀芯左端的液压力增大,阀芯右移,减压口加大,压降减小,使也增大,从而使节流阀的压差保持不变;反之亦然。这样就使调速阀的流量恒定不变。在载荷压力变化时能保持节流阀的进出口压差为定值。这样,在节流口面积调定以后,不论载荷压力如何变化,调速阀都能保持通过节流阀的流量不变,从而使执行元件的运动速度稳定。

ATOS流量控制阀SQV-06/16 80

流量控制阀
QV-06/1
QV-06/11
QV-06/16
QV-06/16/V 60
QV-06/24
QV-06/24/K 60
QV-06/6
QV-06/6/V 60
QV-10/2
QV-10/2/V 53
QV-10/3/K
QV-20/2
QV-20/2/K
QV-20/2/V 53
QV-20/3 53
SQV-06/16 80

供应意大利ATSO比例阀
RZGA-A-010/210/M 20
RZGA-A-010/32/M/7 20
RZGA-A-033/80/M/7 31
RZGO-A-010/100 20
RZGO-A-010/210 20
RZGO-A-033/100
RZGO-A-033/210
RZGO-A-033/315 31
RZGO-AE-010/100 10
RZGO-AE-033/210 10
RZGO-TER-010/100
RZGO-TER-010/100/I 40
RZGO-TER-010/210 40
RZGO-TER-010/210/I 40
RZGO-TER-010/32 40
RZGO-TER-033/100
RZGO-TER-033/315 40

直动式溢流阀
RZMA-A-010/250/M 21
RZMA-A-030/180/M/7 21
RZMO-A-010/100
RZMO-A-010/210
RZMO-A-010/210/18 20
RZMO-A-010/315
RZMO-A-010/315/18
RZMO-A-010/50
RZMO-A-010/50/18
RZMO-A-030/100 20
RZMO-A-030/210 20
RZMO-A-030/210/18
RZMO-A-030/315
RZMO-AE-010/315 10
RZMO-AE-030/100 40
RZMO-P1-010/100/18/MC 20
RZMO-P1-010/210
RZMO-P3-010/100/AM1NSA
RZMO-P3-010/100/I/AM1NSA
RZMO-P3-010/210/I/AM1NS
RZMO-P3-010/210/I/AMINSA
RZMO-TER-010/100 40
RZMO-TER-010/315 40
RZMO-TER-010/315/I 40
RZMO-TER-030/210 40
RZMO-TER-030/315/I 40
RZMO-REB-P-NP-010/315

先导式溢流阀
AGMZA-A-10/250/M
AGMZA-A-10/250/PA-M
AGMZA-A-10/80/PA-GK 21
AGMZA-A-10/80/PA-GK/24 21
AGMZA-A-20/250/M
AGMZO-A-10/100
AGMZO-A-10/100/Y 20
AGMZO-A-10/210
AGMZO-A-10/210/18
AGMZO-A-10/210/E
AGMZO-A-10/210/Y
AGMZO-A-10/315
AGMZO-A-10/315/E 20
AGMZO-A-10/315/Y
AGMZO-A-20/210
AGMZO-A-20/315
AGMZO-A-20/315/Y
AGMZO-A-32/315
AGMZO-AE-10/210 10
AGMZO-AE-10/315 10
AGMZO-AE-20/315/Y 10
AGMZO-AE-32/315
AGMZO-TER-010/210/I
AGMZO-TER-10/100/I
AGMZO-TER-10/210
AGMZO-TER-10/315/Y 40
AGMZO-TER-20/210
AGMZO-TER-20/315/Y 40

先导式减压阀
AGRCZO-A-10/100/P 10
AGRCZO-A-10/210 10
AGRCZO-A-10/210/P 10
AGRCZO-A-10/315 10
AGRCZO-A-10/315/P 10
AGRCZO-A-10/210/R 20
AGRCZO-A-20/210/R 10
AGRCZO-AE-10/210 10
AGRCZO-AE-10/50 10
AGRCZO-AE-20/210/P
AGRCZO-TER-10/315 40
AGRZO-A-10/100/P
AGRZO-A-10/210/P
AGRZO-A-10/210/R
AGRZO-A-10/315
AGRZO-A-20/210/18
AGMZO-TER-10/210/EI
AGMZO-TER-10/210/I
AGMZO-TER-10/315 40
AGMZO-TER-10/315/I 40/PE

比例换向阀
DHZA-A-051-S3/M/7 21
DHZA-A-051-S3/PA-GK/7
DHZA-A-051-S5/M/7 21
DHZA-A-071-L5/M/7 21
DHZO-A-051-S5
DHZO-A-051-S5/18
DHZO-A-053-L3 20
DHZO-A-053-L3/18
DHZO-A-053-L5
DHZO-A-053-L5/18
DHZO-A-060-S3
DHZO-A-071-L1 20
DHZO-A-071-L1/18
DHZO-A-071-L5
DHZO-A-071-L5/18 20
DHZO-A-071-S3 20
DHZO-A-071-S5
DHZO-A-073-D5
DHZO-A-073-D5/18
DHZO-A-073-L5
DHZO-A-073-S3 20
DHZO-A-073-S5
DHZO-AE-051-S5 10
DHZO-AE-071-D5/I
DHZO-AE-071-S5/I
DHZO-AE-073-D5/I 10
DHZO-AE-073-S5 10
DHZO-AE-073-S5/I 10
DHZO-AT-073-P3 20
DHZO-ATE-073-P3/B/DP27SB 20
DHZO-T-051-L1
DHZO-T-051-L5 31
DHZO-T-071-D5
DHZO-T-071-L5
DHZO-T-071-S5
DHZO-TE-051-L5/Y 40
DHZO-TE-071-L5
DHZO-TE-071-S5 40 /PE
DHZO-TE-073-S5
DKZA-A-173-L5/PA-M/7
DKZO-A-151-S5
DKZO-A-171-L5
DKZO-A-173-S5
DKZOR-A-151-S5
DKZOR-A-151-S5/18 40
DKZOR-A-151-S5/B
DKZOR-A-153-L5/B
DKZOR-A-171-D5 40
DKZOR-A-171-L5
DKZOR-A-171-S5
DKZOR-A-171-S5/18
DKZOR-A-173-D5
DKZOR-A-173-L5
DKZOR-A-173-L5/18 40
DKZOR-A-173-L5/Y
DKZOR-A-173-S3
DKZOR-A-173-S5
DKZOR-A-173-S5/18
DKZOR-AE-171-L5 10
DKZOR-AE-171-S5
DKZOR-AE-171-S5 10/WG
比例控制阀
采用比例电磁铁(或力矩马达)将输入信号转换成力或阀的机械位移,使阀的输出(压力、流量)也按照其输入量连续、成比例地进行控制的阀。
大型钢厂现场使用的比例阀主要有下表中的几种:伺服比例控制阀、比例控制阀、电液比例控制阀,比例阀,伺服阀。
1、4WRD E..型比例伺服控制阀(高频响阀)
结构和功能
4WRDE型阀是三级高频响方向阀。该阀可用于开环控制或闭环调节液流的大小和方向,但主要用于闭环调节回路中。
阀主要由下列部分组成:
1.二级先导控制阀由力矩马达( 1 )和由喷嘴挡板阀构成的液压放大器( 5),和用作流量放大级的阀芯衬套组件(6 )(用以控制第三级(7 ))组成。
2.第三级(7)用于流量控制。
3.感应式位移传感器( 8),连接第三级主阀芯( 10)的磁芯(9 )
通过内置电子放大器实现阀闭环控制信号逻辑连接,位置检测系统反馈,和先导阀的控制。
给定值/实际值比较得到的差动电压经过电子控制器放大, 并作为控制偏差量传递到阀的一级。这个信号推动两个控制喷嘴( 3.1, 3.2) 之间的挡板( 2)因而在两个控制腔(11.1.11.2)产生了压差。控制阀芯(4 )因此被推动,并通过相应的液流流到弹簧腔(12.1or12.2)阀芯(10)和带磁芯(9)的位移传感器(8)-直运动,直到实际值和给定值信号再一次相等。在控制条件下;主阀芯( 10 )一直被保持在给定值所对应的位置。
阀芯行程和给定值成正比。通过阀芯( 10 )相对于控制边( 13 )的位置,形成相应的与流量成正比的阀口开度。
阀的动态特性通过电子放大器优化。电子放大器内置于阀上(振荡器,解调器)
零点调节由厂家预先设定,通过闭环控制电子放大器内的电位器, 零点能在名义行程士10%范围内调整。移去阀盖尾部的插头,可以对内置闭环电子放大器进行操作。
